SUSA 电化学传感器参考电路

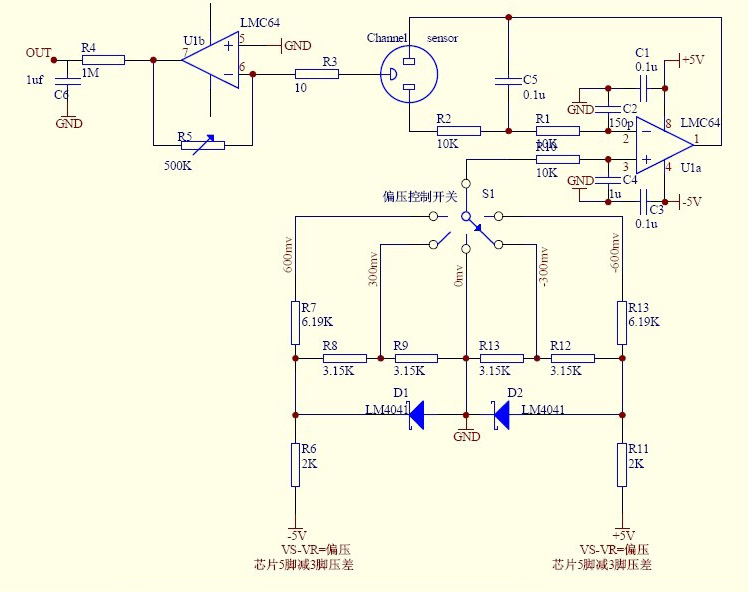

右侧显示的电路是SUSA公司推荐的电化学传感器参考电路,适合SUSA全系列电化学传感器,客户可根据具体型号,自行调节偏压控制开关。



当您用O2传感器时,VS-VR = -600mV+/-20mV,运放供电电压比VS要高2.0V以上。氧气浓度增加时,Vo信号向下降。


当您用CO、SO2、H2S、PH3、HCN传感器时,VS=VR>=0.4V。气体浓度增加时,Vo信号向上升。

当您用NO2、Cl2、ClO2传感器时,VS=VR,VR至少比运放供电电压低0.4V。气体浓度增加时,Vo信号向下降。

当您用NH3、NO、ETO传感器时,VS-VR=+300mV+/-10mV,VR>=0.4V。气体浓度增加时,Vo信号向上升。

VR和VS需要用电压基准芯片分压提供。在输出端Vo,需要增加一级RC滤波,RC常数根据需要自行调节。然后再加一级放大或者跟随,再进ADC即可。

C0和C3需要您根据自己的放大器特性自行调节。
